Speciální zakládání staveb

Hlubinné zakládání
a zajištění stavebních jam

Mikropiloty, jet-grouting, horninové kotvy, zemní hřebíky, inklinační (šikmé) vrty a komplexní pažení stavebních jam. Profesionální vrtná firma pro investory, developery i projektanty — po celé ČR.

Piloty a mikropiloty Jet-grouting Inklinační vrty Kotvy a hřebíky Pažení stavebních jam

01 — Hlubinné zakládání

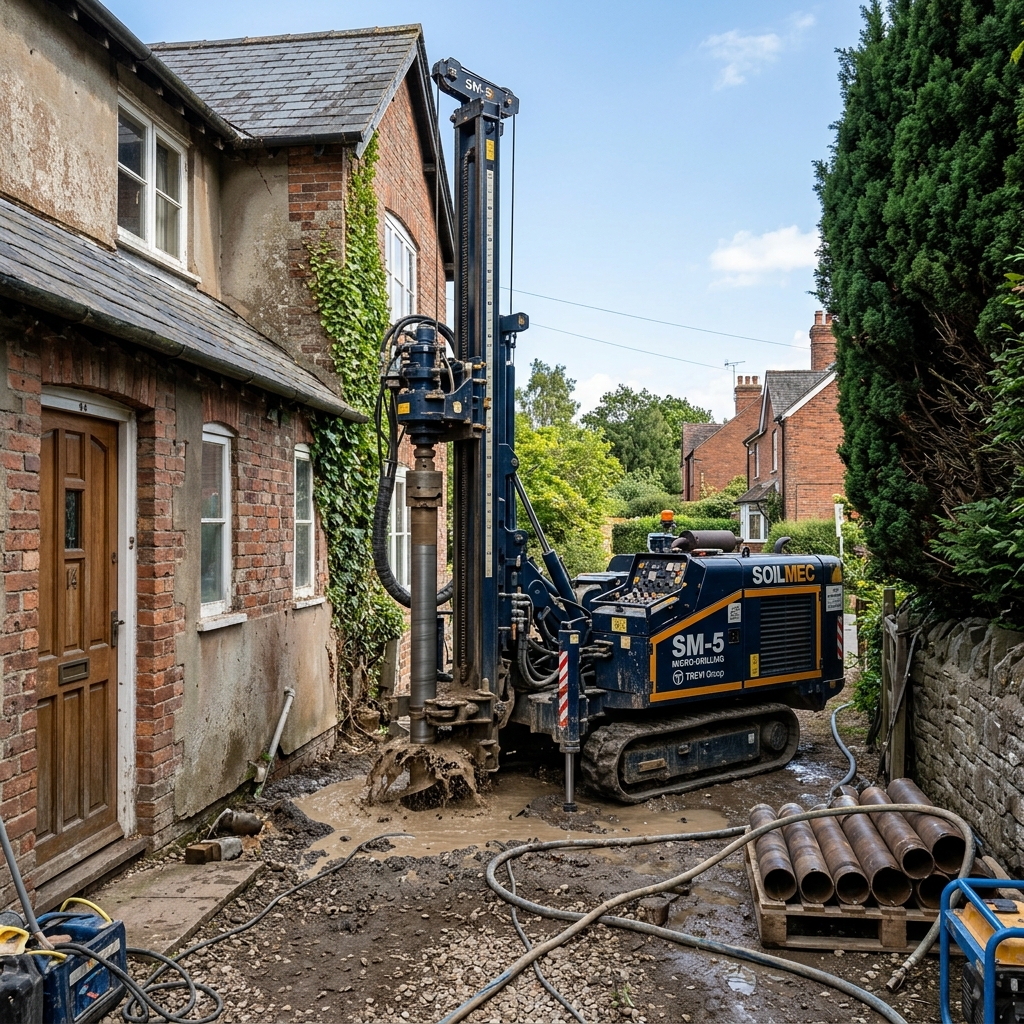

Piloty a mikropiloty

Pilotové základy patří k nejosvědčenějším řešením pro stavby v lokalitách s nedostatečně únosným podložím. Zajišťujeme bezpečné a stabilní založení objektů i v náročných geologických podmínkách — od bytových a průmyslových staveb po inženýrské konstrukce.

Co od nás dostanete

Návrh a projekt: statické posouzení, dimenzování pilot dle podmínek lokality.
Realizaci: vrtané piloty různých průměrů, mikropiloty pro stísněné podmínky a podchycení.
Kontrolu kvality: zatěžovací zkoušky, geotechnický monitoring v průběhu výstavby.
Dokumentaci: kompletní projektová a realizační dokumentace pro stavební úřad.

Kdy volit mikropiloty

Podchycování stávajících objektů a sanace základů historických budov.
Práce ve stísněných prostorech — suterény, vnitřní dvory, malá světlá výška.
Místa s omezeným přístupem těžké techniky.
Lokality s heterogenním podložím, kde klasické piloty nelze nasadit.

Schéma průřezu

Mikropilota — konstrukční řez

Ocelová pažnice s armaturou je osazena v průměru 100–300 mm a sahá až do hloubky 30 m. Cementová injektáž v kořenové části přenáší zatížení do skalního podloží.

01b — Vysokotlaké injektáže

Jet-grouting (tryskové injektáže)

Jet-grouting je moderní technologie tvorby zemních těles v nesoudržných i soudržných zeminách pomocí vysokotlaké injektáže cementové suspenze. Trysky pod tlakem 200–600 bar rozrušují zeminu a mísí ji s pojivem — vzniká kompaktní sloup až 2,5 m v průměru.

Typické nasazení

Podchycování stávajících objektů a stabilizace základů.
Utěsnění dna stavebních jam a ochrana před průsakem podzemní vody.
Vytvoření těsnicích clon pro tunelové stavby a ražby.
Sanace násypů a podloží silničních a železničních staveb.

Schéma průřezu

Jet-grouting — technologický řez

Vysokotlaké trysky pod tlakem 200–600 bar rozrušují zeminu a mísí ji s cementovou suspenzí. Vzniká kompaktní sloup o průměru 0,6–2,5 m s přesně definovanými pevnostními parametry.

01c — Šikmé vrty

Inklinační (šikmé) vrty

Realizujeme i inklinační (šikmé) vrty pod libovolným úhlem — nezbytné pro horninové kotvy, mikropilotáž v omezených prostorech a jet-grouting pod stávající základy. Šikmý vrt umožňuje práce tam, kde svislý vrt není proveditelný nebo by byl neefektivní.

Typické úhly a aplikace

5°–30° od svislice: mikropiloty, podchycování základů ve sklepích a stísněných prostorech.
30°–60° od svislice: trvalé i dočasné horninové kotvy pro stabilizaci stěn a svahů.
Téměř vodorovné vrty: kotvení skalních zářezů, drenážní vrty, sanace svahových sesuvů.

Co umíme zajistit

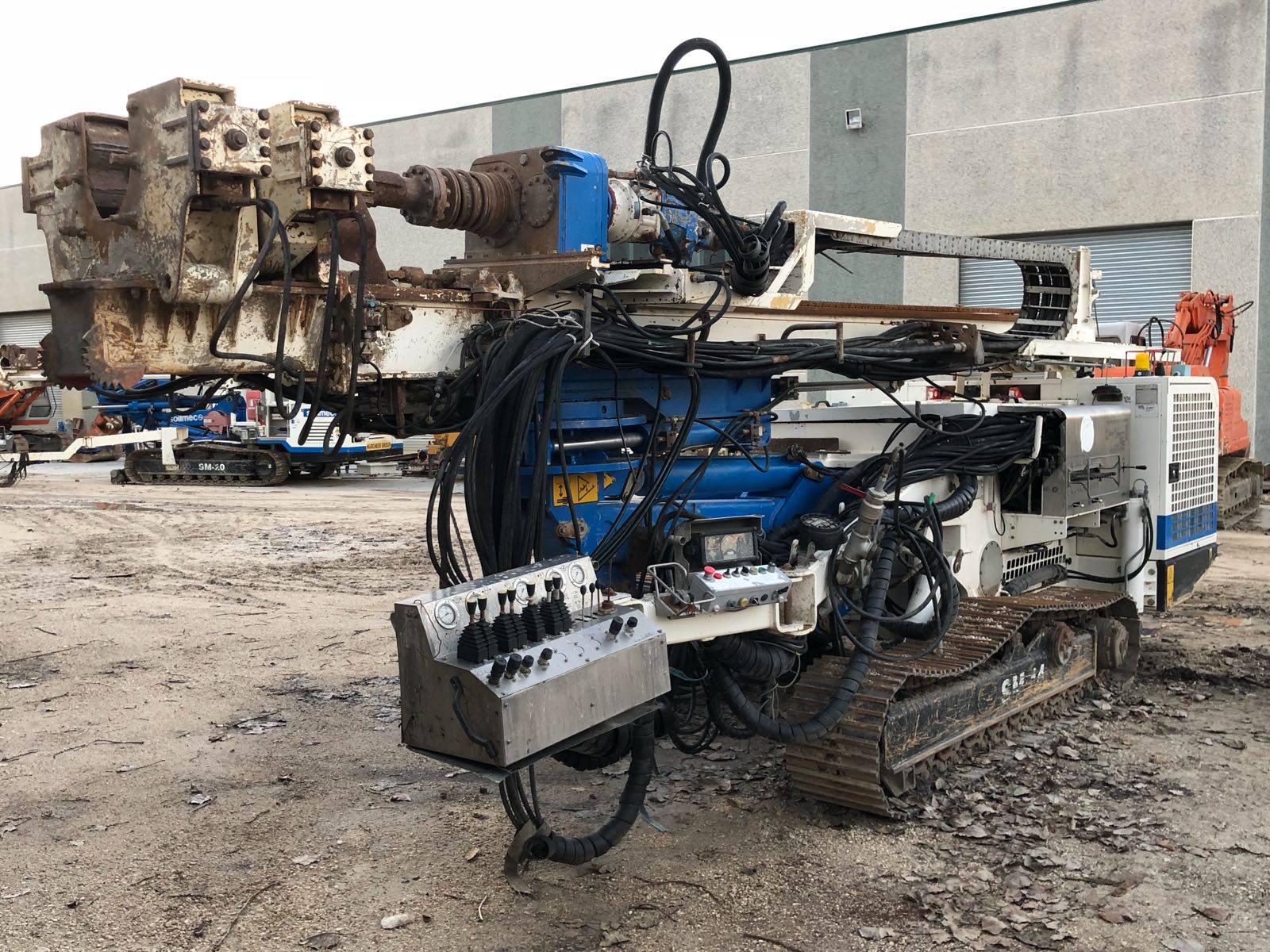

Přesné dodržení projektovaného úhlu díky moderním vrtným soupravám s inklinometrickou kontrolou.
Vrtání pod existující objekty bez nutnosti zásahu do konstrukce.
Šikmé vrty pro jet-grouting pod stávajícími základy a tunelovými stavbami.

02 — Stabilizace

Horninové kotvy a zemní hřebíky

Kotvení a hřebíkování je klíčové pro stabilizaci svahů, skalních stěn a stavebních konstrukcí. Provádíme dočasné i trvalé kotvy pro různé úlohy — od zajištění stavebních jam a podzemních prací po sanace skalních masivů a zajištění silničních zářezů.

Typy kotvení v naší nabídce

Pramencové kotvy — pro velké zatížení a hluboká kotvení.
Tyčové kotvy — pro středně velká zatížení, jednodušší realizace.
Zemní hřebíky (soil nailing) — pro plošnou stabilizaci svahů a výkopů.
Trvalé kotvy s dvojitou protikorozní ochranou pro permanentní úlohy.

Typické nasazení

Zajištění svislých stěn stavebních jam a hlubokých výkopů.
Stabilizace skalních stěn a sanace silničních zářezů.
Zachycení sesuvů a přípravy lokalit pro novou výstavbu.
Doplnění pažících konstrukcí (kotvení záporového či milánského pažení).

03 — Zajištění výkopů

Pažení stavebních jam

Hluboké stavební jámy a výkopy v městské zástavbě vyžadují kompletní řešení pro bezpečnost — jak ochranu okolních staveb a inženýrských sítí, tak bezpečnost vlastního staveniště. Navrhujeme a realizujeme pažící konstrukce odpovídající konkrétní lokalitě a hloubce.

Co umíme nabídnout

Záporové pažení — ekonomické řešení pro středně hluboké jámy ve vhodných geologických podmínkách.
Pilotové stěny — s mezerou nebo tangenciální, pro hluboké výkopy v zástavbě.
Kotvení a rozepření pažících konstrukcí pro zajištění stability.

Realizace
